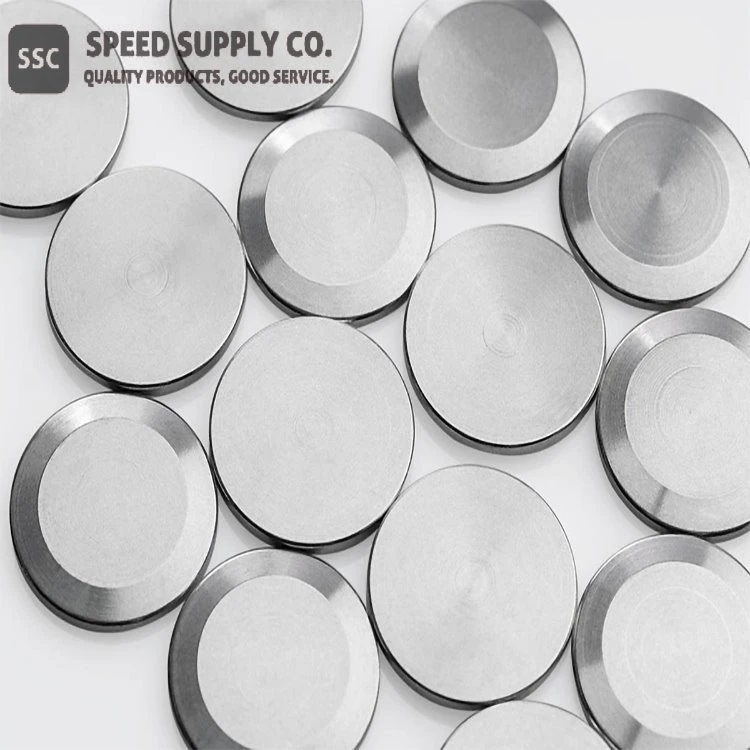

Wolframowy kontakt próżniowy

Wzór liniowy: WCAg, WCu, WCCu

Funkcja

Wzór liniowy:	WCAg, WCu, WCCu
Materiał:	WCAg40 (węglik wolframu 60 % masy, srebro 40 % masy) VFG10 (wolfram 90 % masy, miedź 10 % masy) VFG20 (wolfram 80 % masy, miedź 20 % masy) WCCu30 (węglik wolframu 70 % masy, miedź 30 % masy)
Norma:	ASTM B 663-94
Kształt:	Rozmaity
Rozmiar:	Dostosuj

Opis kontaktu z próżnią wolframową

Styki elektryczne budują połączenia elektryczne między komponentami w zabezpieczeniach przeciwprzepięciowych, przekaźnikach i przełącznikach. Wymagania dotyczące styków przełącznika są różne w zależności od mocy przełączania, napięcia przełączającego, częstotliwości przełączania, prądu ciągłego oraz prądu rozruchowego i przerywającego. W związku z tym wymagania dotyczące kontaktów i metody zapewniające ich bezpieczne funkcjonowanie są różne. Aby zapobiec utlenianiu, styki mogą być odporne na korozję poprzez powlekanie metalami szlachetnymi lub przez obsługę styków w próżni, gazie obojętnym lub oleju. Inne problemy obejmują erozję kontaktową, erozję przez rozbłysk iskry lub łukowanie i spawanie z dużą mocą. Problemy te można rozwiązać za pomocą metali ogniotrwałych, takich jak wolfram.

Jednocześnie należy zapewnić niską rezystancję styku. Może to jednak zapewnić niskotopliwe, ale wysoce przewodzące metale, takie jak miedź i srebro. W zależności od wymagań właściwości metali wysokotopliwych są łączone z właściwościami metali o wysokiej przewodności. Dlatego produkowane są stopy, w których oba składniki są obecne w odpowiednim stosunku do siebie. Tworzy to kontakty o bardzo dobrej odporności na spawanie i dobrej odporności na kontakt.

Specyfikacja styku próżniowego (WCAg)

Materiał	Gęstość (g/cm3) ≥	Twardość HB ≥	≥ rezystywności (MS/m)	zawartość air (ppm) ≤		Składnik (wt.%)
				Tlen	Azot
WCAg40	12.75	200	21	100	60	Ag: 40±2 WC: Bal.

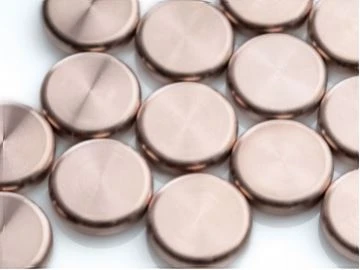

Dostarczamy również nasze styki przełączające WCu w jakości VFG (Vacuum Fine Grained). Oznacza to, że są ultraczyste i mają doskonałą przewodność elektryczną. W zależności od wymagań w naszym asortymencie posiadamy różne materiały VFG o dwóch różnych zawartościach miedzi:

VFG10 (wolfram 90 % masy, miedź 10 % masy)

VFG20 (wolfram 80 % masy, miedź 20 % masy)

Nasz styk przełączający wykonany z WCCu30 jest opłacalną alternatywą dla WCAg i jest również wytwarzany z surowców o niskiej zawartości gazu do stosowania w próżni.

WCCu30 (węglik wolframu 70 % masy, miedź 30 % masy)

Właściwości materiału do kontaktu z próżnią

	WCAg40	VFG10	VFG20	WCCu30
WC (% masy)	60	0	0	0
Ag (% masy)	40	0	0	0
W (% masy)	0	90	80	0
Cu (% masy)	0	10	20	30
Gęstość (g/cm3)	12.6	16.5	15.2	12.2
Przewodność elektryczna (m/ohmmm2)	20	22	25	15
Twardość HV30	170	220	210	230
