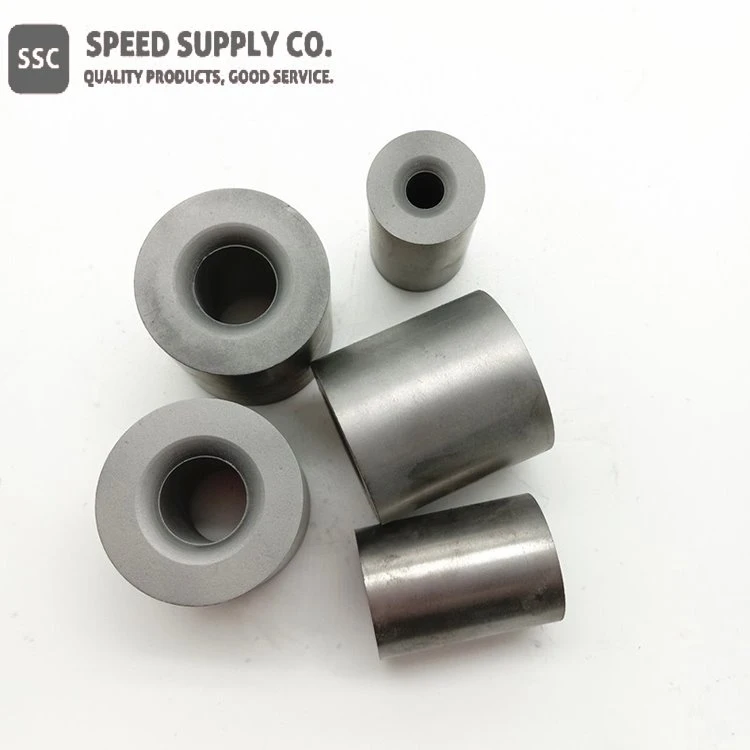

Matryca do formowania na zimno z węglika wolframu

Nr CAS: 12774-15-1

Funkcja

Nr CAS:	12774-15-1
Formuła liniowa:	WCCo
Materiał:	Węglik wolframu/stop kobaltu (Co 5-10 procent)
Rodzaj:	Ogólne matryce do nagłówków Zmontowana matryca Dwuczęściowy stempel z węglika wolframu
Rozmiar:	Dostosuj

Opis matrycy z węglika wolframu na zimno

Kucie na zimno to proces formowania na zimno, który zasadniczo obejmuje przykładanie siły za pomocą stempla do końca metalowego półfabrykatu znajdującego się w matrycy. Siła musi przekraczać granicę sprężystości metalu (wytrzymałość plastyczną), aby spowodować płynięcie plastyczne. Można to uznać za operację kucia bez ciepła. Nagłówek obejmuje spęczanie i wytłaczanie i jest często wykonywany w połączeniu z innymi operacjami formowania na zimno, takimi jak zaklejanie, przebijanie, przycinanie, walcowanie gwintów, walcowanie półfabrykatów i spoinowanie. Nagłówek na zimno jest powszechnie używany do tworzenia niestandardowych śrub, śrub i innych niestandardowych elementów złącznych z okrągłego materiału metalowego.

WC-Co (węglik) to ogólna nazwa niektórych metali, które łączy się z węglikiem wolframu (WC) i kobaltem (Co), który jest spoiwem i spiekany w wysokiej temperaturze i jest produkowany.

Ogólnie uważa się, że ma twardość podobną do diamentu. Jednak jego właściwość zmienia się wraz z różnymi stosunkami WC i Co. Można go dalej zmieniać przez dodanie Ni lub Cr, dzięki czemu powstaje więcej rodzajów WC-Co (węglik). Opracowano również WC-Co (węglik) bez Co.

WC-Co (węglik) jest stosowany głównie jako materiały w dziedzinach wymagających odporności na ścieranie i udarności, takich jak narzędzie tnące lub matryca. Dobierzemy dowolny rodzaj WC-Co (węglika) w zależności od specyfikacji klienta.

Gatunki stopów WC-Co

Klasa ISO	toaleta	Co procent	Twardość Ra	Podanie
K01	Saldo	3	92	Precyzyjne wytaczanie itp.
K05/K10/20	Saldo	6	89.5-91.5	Obróbka ogólna itp.
K30	Saldo	8	88-89.5	Żeliwo, obróbka skrawaniem itp.
K35	Saldo	10	87-89	Wiercenie, obróbka skrawaniem itp.
--	Saldo	15	87	Nosić aplikację itp.
--	Saldo	20	85.5	Tłoczenie małych części itp.

Dostarczamy również WC-TiC-Co z odpowiednimi klasami ISO P10, P20, P30; oraz węglik WC-TiC-TaC-Co z odpowiednimi gatunkami ISO P25, P40, M10, M20, M30.

Specyfikacja matrycy z węglika wolframu na zimno

Jednostka: mm

Rodzaj	Średnica zewnętrzna (OD)		Średnica wewnętrzna (ID)		wysokość
Rodzaj	Rozmiar nominalny	Tolerancja	Rozmiar nominalny	Tolerancja	Rozmiar nominalny	Tolerancja
12	12.6	±0.3	1.5	-0.6	Mniejsze lub równe 40	plus 1,3 plus 0.5
12	12.6	±0.3	2.0	-0.6	Mniejsze lub równe 40	plus 1,3 plus 0.5
13	13.6	±0.3	2.5	-0.6	Mniejsze lub równe 40	plus 1,3 plus 0.5
16	16.6	±0.4	2.5	-0.8	Mniejsze lub równe 40	plus 1,3 plus 0.5
18	18.6	±0.4	2.0	-0.8	Mniejsze lub równe 40	plus 1,3 plus 0.5
20	20.6	±0.4	2.0	-0.8	Mniejsze lub równe 50	plus 1,4 plus 0.5
22	22.8	±0.4	4.6	-1.0	20-60	plus 1,4 plus 0.5
22	22.8	±0.4	6.4	-1.0	20-60	plus 1,4 plus 0.5
25	24.8	±0.4	6.4	-1.0	20-60	plus 1,4 plus 0.5
25	24.8	±0.4	8.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	2.5	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.6	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	4.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.0	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	6.0	-1.0	20-60	plus 1,5 plus 0.5
30	29.8	±0.4	6.4	-1.1	20-60	plus 1,5 plus 0.5

OD Większa lub równa 30 mm

Rodzaj	Średnica zewnętrzna (OD)		Średnica wewnętrzna (ID)		wysokość
Rodzaj	Rozmiar normalny	Tolerancja	Rozmiar normalny	Tolerancja	Rozmiar normalny	Tolerancja
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	plus 1,5/ plus 0,5, plus 1,7/ plus 0,5

Stopnie i zalecane aplikacje

Zalecane gatunki, właściwości i zastosowania
Stopień	Właściwości fizyczne i mechaniczne			Zalecane aplikacje
Stopień	Gęstość g/cm3	Twardość HRA	TRS N/mm2	Zalecane aplikacje
CM20	14.75	89.3	300	Standardowe produkty do wykrawania i części odporne na zużycie
CM20B	14.75	90.1	2700	Części odporne na zużycie
CM25	14.55	89	2800	Wykrawanie produktów standardowych
CM30A	14.25	88.5	2800	Dziurkowanie przekładni
CM32B	14.15	90.9	3200	Wykrawanie folii ze stali nierdzewnej
CM35B	13.92	89.5	3200	Wykrawanie folii ze stali nierdzewnej
CM40	13.95	84.5	2600	Mocne uderzenie dziurkowania lub czerwone dziurkowanie
CM40B	13.65	86.2	2600	Nierdzewne wykrawanie skracające słup lub czerwone wykrawanie
CM45	14.1	85.5	2680	Mocowanie z umiarkowanym uderzeniem, skrócenie słupa lub czerwone wykrawanie
CM45A	13.85	87	2900	Standardowe wykrawanie uderzeniowe
CM45B	14.01	88	2850	Standardowe wykrawanie produktów udarowych
CM50	13.8	84	2450	Stal zwykła węglowa, stal niskostopowa standardowe wykrawanie udarowe lub wykrawanie nakrętek
CM50A	13.42	84.5	2500	Stal węglowa, stal stopowa, wykrawanie ze stali nierdzewnej (skrócony słup, prosty pręt o standardowych wymiarach)
CM50B	13.45	85.1	2650	Stal węglowa, stal stopowa, wykrawanie ze stali nierdzewnej (małe skrócenie słupa)
CM50C	13.37	84.3	2550	Stal węglowa, stal stopowa, wykrawanie ze stali nierdzewnej (duży pręt prosty, skrócony do słupa)
CM50E	13.75	85.5	2800	Stal węglowa, stal stopowa, wykrawanie ze stali nierdzewnej (skrócenie bieguna, skrócenie bieguna o standardowych rozmiarach itp.)
CM55A	13	84.4	2700	Wykrawanie matryc na zimno z odpornością na uderzenia i ścieranie
CM60	13.6	83.5	2500	Stal zwykła węglowa, stal niskostopowa standardowe mocowanie udarowe lub dziurkowanie nakrętek, dziurkowanie z łbem stożkowym
CM60A	13.2	84.1	2600	Stal zwykła węglowa, stal stopowa, wykrawanie ze stali nierdzewnej (produkt o dużej udarności, taki jak duży prosty pręt, wpuszczany itp.
CM60B	13.56	86	2700	Standardowe wykrawanie uderzeniowe
CM65	13.6	82.8	2580	Silne uderzenie wykrawania mocującego
CM65A	13.15	83.6	2650	Silne uderzenie wykrawania mocującego
CM65B	13.2	85	2800	Wykrawanie produktów ze stali nierdzewnej
CM65C	13.18	83.5	2680	Mocne uderzenie dziurkowania lub czerwone dziurkowanie
CM70	13.4	82.5	2500	Silne uderzenie dziurkowanie lub nakrętka mocująca
CM70C	13.1	82	2600	Silne uderzenie dziurkowanie lub nakrętka mocująca
CM80	13.1	81	2450	Ogromne mocowanie uderzeniowe wykrawania

Identyfikatory chemiczne

Formuła liniowa	WCCo
Numer MDL	MFCD00064847
Nr WE	N/A
Nr Beilsteina/Reaxysa	N/A
CID Pubchem	N/A
Nazwa IUPAC	N/A
UŚMIECH	[W plus 4].[C-4].[Co]
Identyfikator Cali	InChI=1S/C.Co.W/q-4;; plus 4
Całowy klucz	UONOETXJSWQNOL-UHFFFAOYSA-N

Właściwości matrycy węglika wolframu/kobaltu (teoretyczne)

Formuła złożona	CCoW
Waga molekularna	254.78
Wygląd zewnętrzny	Szary Pręt
Temperatura topnienia	N/A
Temperatura wrzenia	N/A
Gęstość	N/A
Rozpuszczalność w H2O	N/A
Dokładna masa	254.783997 Da
Masa monoizotopowa	254.884003 Da
Opłata	N/A

Informacje dotyczące zdrowia i bezpieczeństwa z węglika wolframu/kobaltu

Hasło ostrzegawcze	Ostrzeżenie
Zwroty wskazujące rodzaj zagrożenia	H334-H317-H228
Kody zagrożeń	F, Xn
Kody ryzyka	11-42/43
Oświadczenia dotyczące bezpieczeństwa	22-23-24-37-45-60
Numer RTECS	N/A
Informacja Transportowa	ONZ3178 4.1/PG III
WGK Niemcy	3
Piktogramy GHS	GHS02 Płomień GHS08 Zagrożenie dla zdrowia Wykrzyknik GHS07
