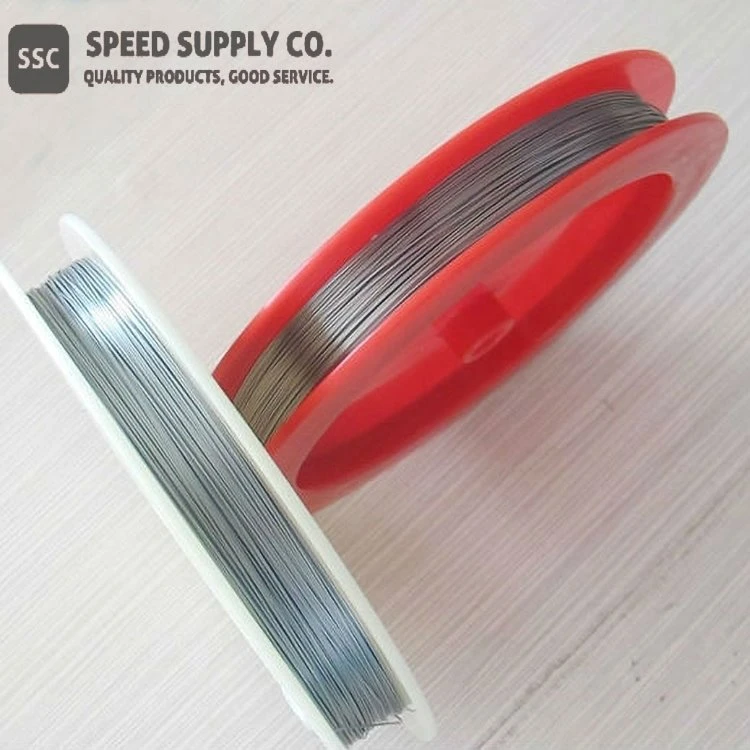

Drut i pręt z nitinolu

Opis drutu i pręta z nitinolu

Nitinol to stop niklu-tytanu o typowym stosunku 40-50% niklu, 50-60% tytanu, znany jako stop z pamięcią kształtu (SMA). Stopy nitinolu wykazują dwie ściśle powiązane i unikalne właściwości: efekt pamięci kształtu i superelastyczność (zwaną również pseudoelastycznością). Pamięć kształtu to zdolność nitinolu do ulegania deformacji w jednej temperaturze, pozostawania w zdeformowanym kształcie po usunięciu siły zewnętrznej, a następnie przywracania pierwotnego, niezdeformowanego kształtu po podgrzaniu powyżej „temperatury transformacji”. Superelastyczność to zdolność metalu do ulegania dużym odkształceniom i natychmiastowego powrotu do swojego niezdeformowanego kształtu po usunięciu obciążenia zewnętrznego. Nitinol może odkształcać się 10–30 razy bardziej niż zwykłe metale i powracać do swojego pierwotnego kształtu. To, czy nitinol zachowuje się z efektem pamięci kształtu, czy superelastycznością, zależy od tego, czy znajduje się on powyżej temperatury przemiany określonego stopu. Poniżej temperatury przemiany wykazuje efekt pamięci kształtu, a powyżej tej temperatury zachowuje się superelastycznie. Te niezwykłe właściwości są wykorzystywane w szerokim asortymencie zastosowań w wielu różnych dziedzinach, w tym w branży urządzeń medycznych i przemyśle lotniczym. Różne stopy są nazywane według procentu wagowego niklu; np. Nitinol 55 i Nitinol 60. Wykazuje efekt pamięci kształtu i superelastyczność w różnych temperaturach.

Drut nitinolowy i pręt nitinolowy są produktami wytwarzanymi ze stopu niklu-tytanu. SSC produkuje drut i walcówkę nitinolową z różnych gatunków stopu niklu-tytanu, powszechnie używanego w zastosowaniach medycznych, a także do innych różnych zastosowań. Materiał nitinolowy klasy medycznej zawiera nikiel i tytan w prawie równych procentach masy atomowej; zgodnie z ASTM F2063 zawartość niklu wynosi 54,5-57% wag. do stosowania w implantach chirurgicznych. Nitinol o różnych składach i temperaturze przemian fazowych może być używany do innych zastosowań.

Nitinol jest szczególnie przydatny w zastosowaniach medycznych, ponieważ ma pamięć termiczną. Niezwykle przydatne zastosowanie drutu nitinolowego polega na tym, że urządzenie lub konstrukcję należy włożyć przez mały otwór, a następnie zwolnić, aby otworzyć go do większego rozmiaru. Strukturę można ścisnąć tak, aby pasowała do rurki doprowadzającej o małej średnicy, a następnie włożyć na miejsce i pozwolić na kilkakrotne otwarcie średnicy rurki doprowadzającej. Ta właściwość umożliwia wykonanie stentów o określonej średnicy, schłodzenie, a następnie wciśnięcie do systemu wprowadzającego. Kiedy stent jest wprowadzany w temperaturze ciała, próbuje on odzyskać swoją pierwotną konfigurację i średnicę. Stent nitinolowy, który jest nieco przewymiarowany (o około 20%) w stosunku do naczynia, wywiera na zewnątrz siłę, aby utrzymać naczynie otwarte, gdy stent próbuje odzyskać swoją pierwotną średnicę.

W robotyce nitinol może być używany jako siłownik, w którym prąd elektryczny (lub ciepło) jest przykładany do rozciągniętego drutu, który kurczy się podczas przyłożenia ładunku i rozluźnia się po usunięciu ładunku. W przeciwieństwie do większości metali, nitinol kurczy się na długość po podgrzaniu, ale zachowuje tę samą objętość bezwzględną. Ponadto jego ruch termiczny jest 100 razy większy niż w przypadku innych metali.

W celu elastycznego rozmieszczenia, drut nitinolowy może być mechanicznie utrzymywany na miejscu w uchwycie, a następnie ogrzewany w kąpieli fluidyzacyjnej, w określonej temperaturze i czasie, przed szybkim zanurzeniem w chłodnej wodzie. Po wyjęciu z uchwytu drut zachowuje swój kształt bez względu na kąt czy intensywność odkształcenia. Po puszczeniu drut powróci do swojego ustalonego kształtu. Istnieje wiele przykładów tej aplikacji, takich jak lokalizator igły/przewodu Homer Mammalok. Zakrzywiony drut jest podawany przez prostą kaniulę i po wyjściu z niej zakrzywia się do kształtu „J”, który był wcześniej ustawiony. Proces ten można powtarzać dziesiątki razy bez deformacji.

Prowadnice z nitinolu służą do prowadzenia cewników w trudno dostępnych miejscach ciała. Są korzystne, ponieważ są odporne na załamania, w przeciwieństwie do stali nierdzewnej. Drut jest elastyczny i może bez uszkodzeń poruszać się po krętej ścieżce w ciele. Nitinol obraca się płynnie i przekazuje moment obrotowy. Druty nitinolowe są również powszechnie używane do wytwarzania plecionych stentów i filtrów.

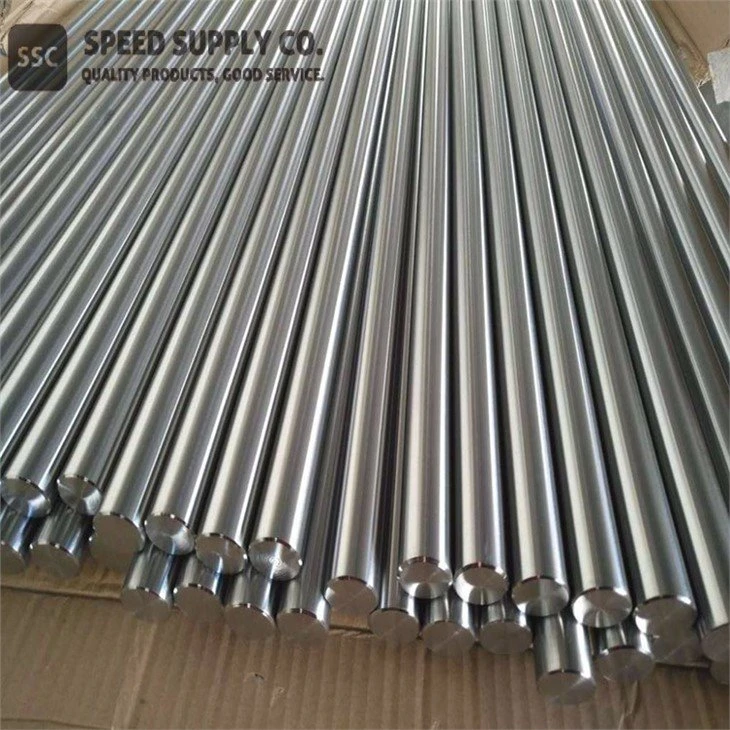

SSC dostarcza okrągły drut nitinolowy i pręt o różnych wartościach Af (-20 stopni do 120 stopni). Teraz możemy sprawić, że drut i pręt nitinolowy zachowają super-elastyczność przy -10 stopniach. Na zamówienie produkujemy również drut płaski, pręt kwadratowy, pręt prostokątny. Dostępny jest również wielożyłowy kabel nitinolowy i inne niestandardowe pręty i pręty.

Właściwości drutu i pręta z nitinolu

● Podane wartości dotyczą przejścia pełnego martenzytu w austenit.

● Histerezę można znacznie zmniejszyć przez częściową przemianę lub stopy trójskładnikowe.

● Podobny do stali nierdzewnej serii 300 lub tytanu

● Wysoce nieliniowa z temperaturą

Zastosowania drutu i prętów Nitinol oraz branże pokrewne

● Aparaty dentystyczne

● Drut wędkarski

● Sprężyny

● Oprawy okularowe

● Prowadnice

● Stenty

● Filtry

● Mandryty

● Trzpienie

● Kosze na kamienie

● Pilniki ortodontyczne

● Zastosowania wymagające dużego obciążenia i rozładowania naprężeń plateau w temperaturze pokojowej

● Chrom-domieszkowany w celu obniżenia temperatury przemiany i zwiększenia wytrzymałości na rozciąganie

● Zastosowania wymagające zwiększonej sztywności

● Domieszkowany kobaltem-w celu obniżenia temperatury przemiany i zwiększenia wytrzymałości na rozciąganie

● Siłowniki -wysokotemperaturowe

● Aplikacje wymagające przemiany fazowej w temperaturze ciała (37 stopni)

● Używany w bardzo niskich temperaturach otoczenia

● Wytwarzaj energię mechaniczną z gorących i zimnych źródeł ciepła

● Stomatologia

● Nauki przyrodnicze

● Metalurgia

● Produkcja stali i stopów

● Biomateriały

● Badania i laboratorium

Identyfikatory chemiczne

Właściwości nitinolu (teoretyczne)
