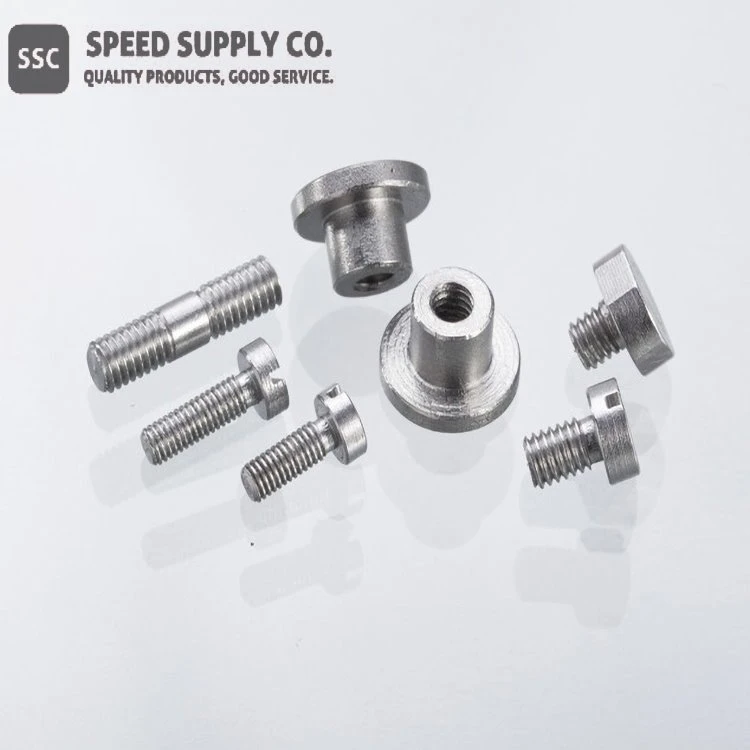

Łączniki molibdenowe

Wzór liniowy: Mo, Ti Zr Mo, Mo-La

Funkcja

Formuła liniowa:	Pon, Ti Zr Pon, Po-La
Materiał:	Klasa 361 Mo Większa lub równa 99,95 procent, Stop molibdenu klasy 364 TZM, Stop molibdenowo-lantanowy La2O3: 0,3~0,7 procent
Produkty:	Nakrętki, podkładki, śruby, śruby i pręty gwintowane
Standard:	ASTM B387
Rozmiar:	Śruba większa lub równa M1,5

Opis łączników molibdenowych

Łączniki molibdenowe charakteryzują się bardzo wysoką temperaturą topnienia 2620 stopni, niskim współczynnikiem rozszerzalności cieplnej oraz wysokim współczynnikiem przewodności cieplnej. Ponieważ łączniki molibdenowe mają zdolność wytrzymywania ekstremalnie wysokich temperatur bez zmiany kształtu, znacznego rozszerzania lub mięknienia, są one idealne do zastosowań o wysokiej wytrzymałości / wysokich temperaturach, które są chronione przed tlenem. Wystawienie łącznika molibdenowego na działanie tlenu powyżej 600 stopni spowoduje jego szybkie utlenienie. Tak więc łączniki molibdenowe trafiają do wysokotemperaturowych pieców próżniowych, produkcji szkła, zastosowań wojskowych i kosmicznych, w których nie występuje tlen.

Dostępne są metryczne łączniki molibdenowe i standardowe łączniki molibdenowe ANSI. Ze stopów TZM i Mo-La można również wykonać elementy złączne. Stopowa wersja molibdenu zapewnia zwiększoną wytrzymałość w podwyższonych temperaturach i doskonale nadaje się do konstrukcji wsporczych w piecach próżniowych lub innych środowiskach o wysokiej temperaturze i beztlenowych.

Szczegóły łączników molibdenowych

Pręt gwintowany molibdenu

Gwintowane pręty molibdenowe są odporne na wysokie temperatury i próżniowe parowanie termiczne. Można je przycinać do różnych rozmiarów i łączyć z podkładkami/nakrętkami, tworząc niestandardowe śruby.

Śruba molibdenowa

Śruby molibdenowe wytrzymują wysokie temperatury i próżniowe parowanie termiczne. Firma SSC dostarcza te śruby przy użyciu zarówno ANSI, jak i metrycznych rozmiarów wypełniaczy, misek i płaskich łbów. Zazwyczaj produkujemy śruby o standardowej długości-, ale jesteśmy w stanie dostosować długość do potrzeb klienta.

Orzech molibdenu

Molibdenowe nakrętki ogniotrwałe są odporne na wysokie temperatury i próżniowe odparowywanie termiczne. Mogą być produkowane w rozmiarach calowych lub metrycznych oraz w różnych kształtach (najczęściej hex).

Podkładka molibdenowa

Molibdenowe podkładki ogniotrwałe są odporne na wysokie temperatury i próżniowe odparowywanie termiczne. Mogą być produkowane w rozmiarach calowych lub metrycznych oraz w różnych kształtach. Ich celem jest rozłożenie obciążenia łączników gwintowych.

Zastosowania łączników molibdenowych i branże pokrewne

● Urządzenia -odporne na ciepło

● Badania i laboratorium

● Sprzęt

Tabela rozmiarów gwintów ANSI dla naszych łączników molibdenowych

Rozmiar śruby	Wątek klasy	Średnica główna			Średnica podziałowa		Średnica mniejsza
Rozmiar śruby	Wątek klasy	Nominalny	Maks.	Min.	Maks.	Min.	Maks.
0-80	2A	0.0600	0.0595	0.0563	0.0514	0.0496	0.0442
0-80	3A	0.0600	0.0600	0.0568	0.0519	0.0506	0.0447
1-64	2A	0.0730	0.0724	0.0686	0.0623	0.0603	0.0532
1-64	3A	0.0730	0.0730	0.0692	0.0629	0.0614	0.0538
1-72	2A	0.0730	0.0724	0.0689	0.0634	0.0615	0.0554
1-72	3A	0.0730	0.0730	0.0695	0.0640	0.0626	0.0560
2-56	2A	0.0860	0.0854	0.0813	0.0738	0.0717	0.0635
2-56	3A	0.0860	0.0860	0.0819	0.0744	0.0728	0.0641
2-64	2A	0.0860	0.0854	0.0816	0.0753	0.0733	0.0662
2-64	3A	0.0860	0.0860	0.0822	0.0759	0.0744	0.0668
3-48	2A	0.0990	0.0983	0.0938	0.0848	0.0825	0.0727
3-48	3A	0.0990	0.0990	0.0945	0.0855	0.0838	0.0734
3-56	2A	0.0990	0.0983	0.0942	0.0867	0.0845	0.0764
3-56	3A	0.0990	0.0990	0.0949	0.0874	0.0858	0.0771
4-40	2A	0.1120	0.1112	0.1061	0.0950	0.0925	0.0805
4-40	3A	0.1120	0.1120	0.1069	0.0958	0.0939	0.0813
4-48	2A	0.1120	0.1113	0.1068	0.0978	0.0954	0.0857
4-48	3A	0.1120	0.1120	0.1075	0.0985	0.0967	0.0864
5-40	2A	0.1250	0.1242	0.1191	0.1080	0.1054	0.0935
5-40	3A	0.1250	0.1250	0.1199	0.1088	0.1069	0.0943
5-44	2A	0.1250	0.1243	0.1195	0.1095	0.1070	0.0964
5-44	3A	0.1250	0.1250	0.1202	0.1102	0.1083	0.0971
6-32	2A	0.1380	0.1372	0.1312	0.1169	0.1141	0.0989
6-32	3A	0.1380	0.1380	0.1320	0.1177	0.1156	0.0997
6-40	2A	0.1380	0.1372	0.1321	0.1210	0.1184	0.1065
6-40	3A	0.1380	0.1380	0.1329	0.1218	0.1198	0.1073
8-32	2A	0.1640	0.1631	0.1571	0.1428	0.1399	0.1248
8-32	3A	0.1640	0.1640	0.1580	0.1437	0.1415	0.1257
8-36	2A	0.1640	0.1632	0.1577	0.1452	0.1424	0.1291
8-36	3A	0.1640	0.1640	0.1585	0.1460	0.1439	0.1299
10-24	2A	0.1900	0.1890	0.1818	0.1619	0.1586	0.1379
10-24	3A	0.1900	0.1900	0.1828	0.1629	0.1604	0.1389
10-32	2A	0.1900	0.1891	0.1831	0.1688	0.1658	0.1508
10-32	3A	0.1900	0.1900	0.1840	0.1697	0.1674	0.1517
1/4-20	2A	0.2500	0.2489	0.2408	0.2164	0.2127	0.1876
1/4-20	3A	0.2500	0.2500	0.2419	0.2175	0.2147	0.1887
1/4-28	2A	0.2500	0.2490	0.2425	0.2258	0.2225	0.2052
1/4-28	3A	0.2500	0.2500	0.2435	0.2268	0.2243	0.2062
5/16-18	2A	0.3125	0.3113	0.3026	0.2752	0.2712	0.2431
5/16-18	3A	0.3125	0.3125	0.3038	0.2764	0.2734	0.2443
5/16-24	2A	0.3125	0.3114	0.3042	0.2843	0.2806	0.2603
5/16-24	3A	0.3125	0.3125	0.3053	0.2854	0.2827	0.2614
3/8-16	2A	0.3750	0.3737	0.3643	0.3331	0.3287	0.2970
3/8-16	3A	0.3750	0.3750	0.3656	0.3344	0.3311	0.2983
3/8-24	2A	0.3750	0.3739	0.3667	0.3468	0.3430	0.3228
3/8-24	3A	0.3750	0.3750	0.3678	0.3479	0.3450	0.3239
7/16-14	2A	0.4375	0.4361	0.4258	0.3897	0.3850	0.3485
7/16-14	3A	0.4375	0.4375	0.4272	0.3911	0.3876	0.3499
7/16-20	2A	0.4375	0.4362	0.4281	0.4037	0.3995	0.3749
7/16-20	3A	0.4375	0.4375	0.4294	0.4050	0.4019	0.3762
1/2-13	2A	0.5000	0.4985	0.4876	0.4485	0.4435	0.4041
1/2-13	3A	0.5000	0.5000	0.4891	0.4500	0.4463	0.4056
1/2-20	2A	0.5000	0.4987	0.4906	0.4662	0.4619	0.4374
1/2-20	3A	0.5000	0.5000	0.4919	0.4675	0.4643	0.4387
9/16-12	2A	0.5625	0.5609	0.5495	0.5068	0.5016	0.4617
9/16-12	3A	0.5625	0.5609	0.5495	0.5068	0.5016	0.4617
9/16-14	2A	0.5625	0.5510	0.5507	0.5146	0.5096	0.4760
9/16-16	2A	0.5625	0.5611	0.5517	0.5205	0.5158	0.4866
9/16-16	3A	0.5625	0.5625	0.5531	0.5219	0.5184	0.4880
9/16-18	2A	0.5625	0.5611	0.5524	0.5250	0.5205	0.4950
9/16-18	3A	0.5625	0.5625	0.5538	0.5264	0.5230	0.4964
9/16-20	2A	0.5625	0.5612	0.5531	0.5287	0.5245	0.5017
9/16-20	3A	0.5625	0.5625	0.5544	0.5300	0.5268	0.5030
9/16-24	2A	0.5625	0.5613	0.5541	0.5342	0.5303	0.5117
9/16-24	3A	0.5625	0.5625	0.5553	0.5354	0.5325	0.5129
9/16-32	2A	0.5625	0.5615	0.5555	0.5412	0.5377	0.5243
9/16-32	3A	0.5625	0.5625	0.5565	0.5422	0.5396	0.5253
5/8-11	2A	0.6250	0.6234	0.6113	0.5644	0.5589	0.5119
5/8-11	3A	0.6250	0.6250	0.6129	0.5660	0.5619	0.5135
5/8-18	2A	0.6250	0.6236	0.6149	0.5875	0.5828	0.5554
5/8-18	3A	0.6250	0.6250	0.6163	0.5889	0.5854	0.5568
3/4-10	2A	0.7500	0.7482	0.7353	0.6832	0.6773	0.6255
3/4-10	3A	0.7500	0.7500	0.7371	0.6850	0.6806	0.6273
3/4-16	2A	0.7500	0.7485	0.7391	0.7079	0.7029	0.6718
3/4-16	3A	0.7500	0.7500	0.7406	0.7094	0.7056	0.6733
7/8 -9	2A	0.8750	0.8731	0.8592	0.8009	0.7946	0.7368
7/8 -9	3A	0.8750	0.8750	0.8611	0.8028	0.7981	0.7387
7/8-14	2A	0.8750	0.8734	0.8631	0.8270	0.8216	0.7858
7/8-14	3A	0.8750	0.8750	0.8647	0.8286	0.8245	0.7874
1 -8	2A	1.0000	0.9980	0.9830	0.9168	0.9100	0.8446
1 -8	3A	1.0000	1.0000	0.9850	0.9188	0.9137	0.8466
1 -12	2A	1.0000	0.9982	0.9868	0.9441	0.9382	0.8960
1 -12	3A	1.0000	1.0000	0.9886	0.9459	0.9415	0.8978
1-1/8-7	2A	1.1250	1.1228	1.1064	1.0300	1.0228	0.9475
1-1/8-12	2A	1.1250	1.1232	1.1118	1.0691	1.0631	1.0210
1-1/4-7	2A	1.2500	1.2478	1.2314	1.1550	1.1476	1.0725
1-1/4-12	2A	1.2500	1.2482	1.2368	1.1941	1.1879	1.1460
1-3/8-6	2A	1.3750	1.3726	1.3544	1.2643	1.2563	1.1681
1-3/8-12	2A	1.3750	1.3731	1.3617	1.3190	1.3127	1.2709
1-1/2-6	2A	1.5000	1.4976	1.4794	1.3893	1.3812	1.2931
1-1/2-12	2A	1.5000	1.4981	1.4867	1.4440	1.4376	1.3959
1-3/4-5	2A	1.7500	1.7473	1.7268	1.6174	1.6085	1.5019
2 - 6	2A	2.0000	1.9971	1.9751	1.8528	1.8433	1.7245
